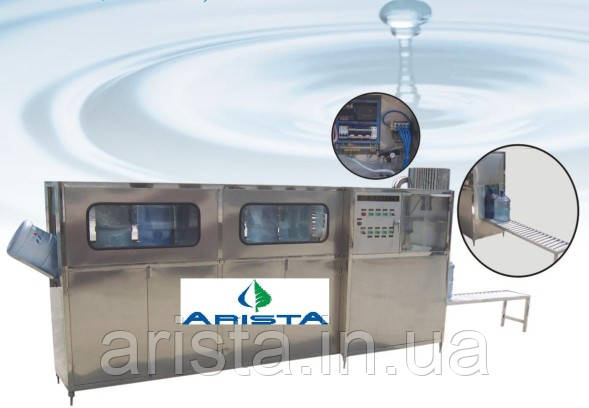

Лінія розливу питної води в бутлі 19 л ABP-BL-100

Обладнання для розливу питної води в бутлі 19 л АВР-100.

Лінія розливу 19л бутлів включає в себе обладнання для миття, дезінфекції, ополіскування, розливу та укупорювання питної, очищеної води в бутлі 18,9 л.

Лінія розливу 19л бутлів АВР-100 складається:

- з напівавтоматичного декапера, внутрішньої та зовнішньої мийки 19 л пляшки BS-1;

- моноблоку внутрішньої мийки, дезінфекції, наповнення й укупорювання 19л бутлів ABP-100.

Обладнання використовується для розливу питної очищеної води в зворотну тару об'ємом 18,9 л, Пляшки такого об'єму є досить поширеною та практичною тарою, як для споживача, так і для виробників.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------
Комплектація моноблоку розливу АВР-100:

- Пневмопривод із ланцюговим конвеєром;

- Дезінфекція внутрішньої поверхні бутля дезрозчином (рекомендуємо - Дезефект);

- Система ополіскування бутлів зворотною водою;

- Система ополіскування чистою (товарною) водою;

- Система наливу 19-літрових бутлів;

- Механізм перекидання (перевороту бутлі);

- Система укупорювання 19л бутлів;

- Рольганг 2 м.

Принцип дії автомату розливу ABP-100:

Завантаження порожніх і видача наповнених 19-літрових пляшок проводиться обслуговуючим персоналом вручну. Процес санітарної обробки, ополіскування, наливу, укупорювання та видачи бутлів — автоматизований. Переміщення бутлів відбувається позиційно за допомогою пневмоприводу з ланцюговим конвеєром.

Мийка бутлів відбувається за 3 етапи (послідовно):

-ополіскування дезінфекційним розчином "Дезефект";

-ополіскування зворотною водою;

— фінішне ополіскування чистою (товарною) водою.

Дезінфекція порожніх пляшок відбувається через нерухомі форсунки з тиском 0,1-0,15 МПа. Обполіскування й налив регулюються по часу за допомогою вбудованих  таймерів.

Бак миючого розчину обладнаний блоком підігріву, пристроєм контролю та підтримання заданої температури.

Механізм перевороту призначений для переміщення з ланцюгового конвеєра та доставки їх у зону наливу бутлів. Система наливу призначена  для наповнення бутлів, складається з наливної головки та системи керування подачи води. Система закупорювання пляшок призначена для подавання кришок в зону закупорювання, а також закривання бутлів. Система закупорювання бутлів складається з орієнтатора пробки із бункером, направляючого лотка для подавання пробок і пневмоциліндру  для закривання пляшок.  На виході з триблоку встановлений рольганг для накопичення наповнених бутлів.

Переваги обладнання ABP-BL-100:
• Обладнання компактне, раціонально сконструйоване, може розміститися на невеликій виробничій площі, водночас має високу функціональність і продуктивність, вимагає мінімум обслуговчого персоналу й електроенергії. Це знижує собівартість процесу виробництва, що дає змогу мінімізувати вартість реалізації готової продукції. Одиниці обладнання лінії можуть використовуватися як у складі лінії, так і самостійно.
• Обладнання виготовляється з нержавіючої сталі, не схильне до корозії, легко миється, має великі експлуатаційні терміни, відповідає санітарним вимогам харчового виробництва.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ABP-BL-100:

1. ПОЛУАВТОМАТИЧНИЙ ДЕКАПЕР BS-1 (зовнішня та внутрішня мийка бутлів 19л (5G), видалення старої пробки):
Розрахункова продуктивність, БВЧ 100-250
Розрахунковий час обробки однієї бутлі, сек. 20-40
Кількість знімних головок кришки, шт. 1
Кількість миючих щіток, шт. 8
Електроживлення, В (Гц) 380 (50)
Споживана потужність, кВт 1,1
Робочий тиск пневматики, МПа 0,6-0,8
Витрата повітря, м3/хв. 0,5
Габаритні розміри, мм 800 Х 750 Х 1200
Маса, кг 100
Примітка: Продуктивність і час циклу миття зазначено орієнтовно, фактичне залежить від ступеню забрудненості тари та швидкості роботи оператора.

2. Триблок АВР-100 (ополіскування, налив та укупорювання 19 л бутлів):
Продуктивність, БВЧ                              100-120
Електроживлення, В (Гц)                      380 (50)
Споживана потужність, кВт                  4,5
Робочий тиск пневматики, МПа            0,6-0,8
Витрата повітря, м3/хв.                        0,4
Витрата води на мийку, т/год              0,5
Дебет розливу, т/час                            2,0

Габаритні розміри, мм                        2800 Х 660 Х 1600

Маса, кг                                                 300

Кількість обслуговуючого персоналу, чол.  - 2.

Переглянути відеоогляд апарату розливу 19 літрівих бутлів АВР-100:

Наші клієнти, в яких встановлено та успішно працює обладнання для розливу води в 19 л бутлі:

- Вода «Срібний струмок» м. Донецьк, водопідготовка, розлив 100 бут/год

- Вода «Краплина» м. Донецьк, водопідготовка, мийка +розлив 300 бут/год

- Вода «Ордана» м. Коростень, мийка +розлив 100 бут/год

- Вода «Кедрон» м. Донецьк, мийка +розлив 100 бут/год

- Вода «Кришталева» м. Маріуполь, водопідготовка, мийка+розлив 100 бут/год

- Вода «Арніка-Альтіссіма» м. Запоріжжя, водопідготовка, мийка +розлив 100 бут/год

- Вода «Полано» м. Черкаси, мийка+розлив 100 бут/год

- Чугуївський завод мін. води,  мийка +розлив 100 бут/год

- ТОВ «СІ-КУБ» м. Київ, мийка +розлив 100бут/год

- ТОВ «Акватек Сервіс» м. Київ, розлив 100бут/год

- Компанія «Луганськ Вода» м. Луганськ, мийка +розлив 100бут/год

- Донецька Укрзалізниця. м.Святогірськ, водопідготовка, мийка +розлив 100бут/год

- СКД Вимпел м. Слов'янськ, мийка +розлив 100бут/год

- СКД Ігнати м. Покр., Дон. об., мийка +розлив 100бут/год

- Вода «Джерела Придніпров'я», м. Дніпро, розлив 100 бут/год

- Миргородський завод «Калінка» м. Миргород, водопідготовка, мийка +розлив 100 бут/год.

- СПД Ляшенко м. Кр. Ріг, мийка +розлив 100 бут/год — 2 шт.

- Вода «Срібло» м. Сіверськ, водопідготовка, мийка +розлив 100бут/год.

- ЧП «СВП Трейд» м. Київ, мийка+розлив 100 бут/год — 2 шт.

- ТОВ «ЕКО-СФЕРА»  мийка.

- ТОВ «МСТ» м. Київ, мийка — 2 шт.

- Вода «Ключ здоров'я ЧП «Р.В.Ц.»розлив 300 бут/год.

- СП НВП «АКВАТОН» м. Чернівці, мийка +розлив 100 бут/год.

- ЧП Капталан А.А. м. Волноваха, водопідготівка, мийка +розлив 100бут/год.

- ЧП "ТПФ "БРЕК" м. Житомир, мийка +розлив 100бут/год.

- Вода "Краплина "м. Київ, автоматична лінія розливу 19л, 300бут/год.

- ТОВ "ЕКО-СФЕРА" м. Калинівка, Вінницька обл., мийка +розлив 100бут/год.

- "Одеська залізниця" "Укрзалізниця" м. Херсон, мийка +розлив 100бут/год.

- ПП "Гвоздава"м. Бердичів, водопідготовка, мийка +розлив 100бут/год.

- Вода "Краплина " м. Запоріжжя, автоматична лінія  розливу 19л, 300бут/год.

- Вода «Кришталева» м. Маріуполь автоматична лінія розливу 19л, мийка +розлив 300бут/год.

- "Одеська залізниця" "Укрзалізниця" м. Подольськ, мийка +розлив 100бут/год.

- Вода ТМ «Криниця» м.Запоріжжя, мийка + розлив 100бут/год.

- Львівський водоканал, м. Львів, лінія розливу 19л, мийка+розлив+термоусадка 100бут/год

Обладнання для розливу води в 19літров бутлі сертифіковане в Україні, в наявності Висновок СЕС України та Сертифікат Відповідності.
