Лінія розливу питної води 19л бутлів, продуктивністю 1000 пляшок/год

- Під замовлення
- Код: ABP-1000-BL

3 148 556,46 грн
- +380 (44) 489-33-99
- +380 (50) 470-06-04відділ промислової водопідготовки
- +380 (93) 138-74-41Life
Опис
Автоматична лінія для розливу питної води в бутлі 19литров, продуктивністю 1000 пляшок/год.
АВР-BL-1000 - це повністю укомплектована, автоматична лінія для розливу питної води у 19л бутлях.
Комплектація:
Автомат для зняття старих ковпачків
Автомат для зовнішньої мийки бутлів
Автоматичний пристрій для завантаження бутлів
Апарат для мийки/дезінфекції, розливання, закупорювання бутлі об'ємом 18,9 л
Інспекція (бракераж)
Машина для термоусадки захисного ковпачка
Конвеєр для транспортування порожніх бутлів в комплекті з приводом
Конвеєр для транспортування повних бутлів в комплекті з приводом (нерж. сталь SUS 304)
Технічні характеристики:
- Продуктивність - 1000 пляшок/годину (5галлон/18,9 л)
- Продукт - питна вода
- Модель АВР-BL-1000
- Розмір бутлі - Ф270×490×Ф56
- Мах. обсяг бутлі - 5галлон/18,9 л
- Розмір ковпачка - ковпачки для бутлів 5 галон(Ф56×39+17×8)
- Спосіб наповнення бутлі - струмінь під тиском
- Компоненти розливної лінії приводяться в рух за допомогою електричних двигунів і пнневматики.
Технологічна схема роботи лінії для розливу води у бутлях 18,9 л
5-ти галонный бутель подається на конвеєрну стрічку (вручну оператором)
↓
Автоматичне видалення ковпачків
Автоматична зовнішня мийка бутлів
Автоматичне завантаження бутлів в автомат розливу
Автомат розливу (дезінфекція, мийка, налив і закупорювання 19л бутлів)
Автоматичне завантаження ковпачків
Світлова інспекція
Термоусадка ковпачка
↓

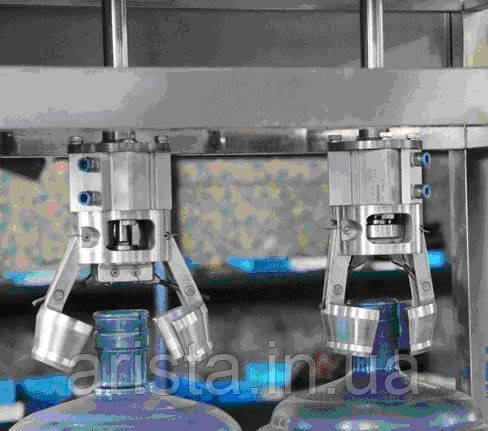

Автомат для зняття ковпачків (декапер):
Обладнання призначене для видалення старих пробок з поворотних бутлів 19л, перед процедурою мийки. Машина працює в автоматичному режимі, що економить людський працю, підвищує ефективність і якість роботи лінії в цілому. Виготовлено з нержавіючої сталі, має високий захист від корозії і легко очищається. Електричні компоненти пр-ва SIEMENS, OMRON, пневматичні частини – AIRTAC.

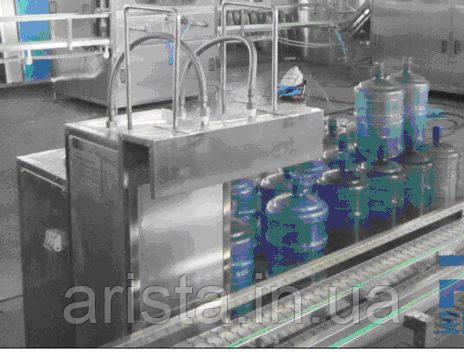

Автомат для зовнішньої мийки бутлів:
Призначення: Автоматичне миття зовнішньої поверхні бутлів за допомогою щіток.
Порожні бутлі доставляються до мийним точкам, центральна щітка і нижня щітка обертаються між 5-ю мийними точками для повного очищення бутлів. На виході з пристрою бутлі ще раз промиваються чистою водою.

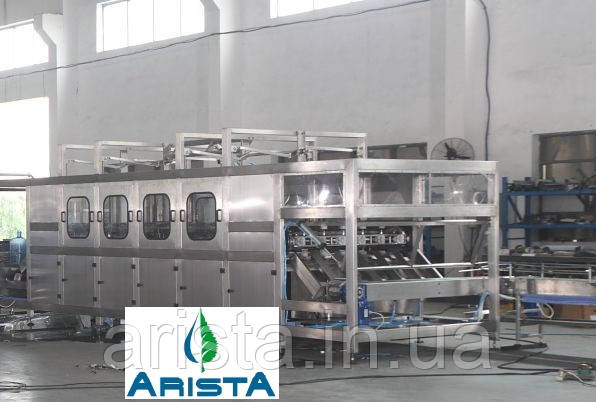

Апарат для мийки/дезінфекції, розливання, закупорювання пляшок ABP-1000:
Призначення: Дезінфекція, мийка, налив і закупорювання пляшок 18,9 л.
Апарат АВР-1000 - це основний пристрій для розливу бутильованої води в бутлях об'ємом 5 галонів. Порожні бутлі подаються внутренній конвеєр автомата розливу горловиною донизу. Переміщаючись по транспортеру, бутлі розташовуються безпосередньо над кожною форсункою для послідовної обробки, яка проходить у кілька етапів.
Основні компоненти і вузли виготовлені з нержавіючої сталі, стійкої до корозії.
Основні електричні елементи виробництва SIEMENS, OMRON, також використані продукти AIRTAC , миючі головки для зовнішньої і внутрішньої очистки виробництва США і створені за унікальною технологією. Апарат має автоматичний пристрій для підняття і завантаження ковпачків, а також пристрій захисту від поломки.
Мийка бутлів у 11 стадій:
1 - попередня мийка, 2-3 - мийка лужним розчином; 4 - стікання; 5 - мийка оборотною водою; 6 - стікання; 7-8 - мийка дезинфікуючим розчином; 9 - стікання, 10 - мийка чистою водою, 11 - стікання і сушка.
Технічні характеристики:
Виконання - шестирядне
1 |
Продуктивність |
бут/година |
1000 |
2 |
Об'єм наповнення |
л |
18,9 |
3 |
Тиск повітря |
МПа |
0,6-0,8 |
4 |
Витрата повітря |
м3/хв |
0,9-1,5 |
5 |
Витрата води на мийку |
м3/годину |
2 |
6 |
Витрата води на розлив |
м3/годину |
20 |
7 |
Потужність max. |
кВт/В\Гц |
16/380/50 |
8 |
Розміри (мийка-розлив) Розміри (закупорювання) |
мм мм |
7460*2160*2000 1000*800*2000 |
9 |
Вага |
кг |
3500 |
Автоматичне завантаження ковпачків:
Короткий опис:
Дане обладнання використовується разом з основним апаратом (АВР-1000) для більш быстрой та ефективної подачі ковпачків.
Потужність: 0,55 кВт
Матеріал: SUS 304
Продуктивність: 1000бут/год
Парова термозбіжна машина для 19л бутлів:
Призначення: Термоусадка поліетиленового ковпачка.
Даний процес здійснює парогенеруючий апарат, в якому вихідна вода під впливом нагрівання переходить в стан пари. Основні компоненти апарату: корпус прямокутної форми, в якому розташовані буферна ємність і ємність з електричним нагрівальним елементом, що перетворює воду на пару; насадка тунельного типу з паровими форсунками, через яку проходить горловина пляшки з кришкою в термоусадочній плівці для її герметизації.
Для нагрева исходной воды до состояния пара используется электрическая энергия. После включения вода из бутыли подвергается нагреву внутри аппарата и переходит в парообразное состояние. Пар под собственным избыточным давлением непрерывно подаётся через гибкий термостойкий шланг в насадку туннельного типа. Движущиеся по конвейеру бутыли проходят через данную насадку, вследствие чего термоусадочная плёнка на пластиковой крышке бутыля подвергается термообработке и герметизируется на горловине бутыли
Технические характеристики:
Размер бутыли :Φ270x490
Производительность, бут/час :1000
Напруга, В: 220
Потужність, kW: 3,0
Тиск пари, Мра: 0,4
Температура пари, ºC: 150
Обсяг бака, л: 18
Розміри, мм: 900x700x1200
Вага, кг: 35
Характеристики
Основні атрибути | |
---|---|
Вид продукту | Питна вода |
Продуктивність | 1000 шт./год |
Стан | Новий |
Потужність | 24 кВт |
Робочий тиск | 8 атм |
Напруга | 380 В |
Максимальний об'єм | 19 л |
Маса | 3500 кг |
Витрата стисненого повітря | 100 куб.м/год |
Кількість сопел | 6 шт. |
Матеріал виготовлення тари | Метал |
Тара | Бутель |
Термін служби | 15 років |
Додаткові характеристики | |
Управління | Автоматичне |
Користувальницькі характеристики | |
Мінімальний обсяг | 19 |
Інформація для замовлення
