Автоматична лінія розливу 19л бутлів, продуктивністю 300 пляшок/год

Лінія розливу води 19 літрів ABP-300 BL-300.

АВР-BL-300 - це повністю укомплектована, автоматична лінія для розливу очищеної, питної води у 19л бутлях, продуктивністю 300-360 бут/година.

Комплект обладнання для розливу води у 19л бутлях складається:

• Автомат для зняття старих ковпачків (опція)
• Автомат  для зовнішньої мийки 19 бутлів
• Автомат для внутрішньої мийки 19л бутлів
• Автоматичний пристрій для завантаження бутлів
• Апарат для мийки/дезінфекції, розливання, закупорювання бутлі об'ємом 18,9 л
• Інспекція (бракераж)
• Машина для термоусадки захисного ковпачка (парова)
• Конвеєр для транспортування порожніх бутлів в комплекті з приводом, довжина  - 9,5 м
• Конвеєр для транспортування повних бутлів в комплекті з приводом, довжина  - 4,5 м (нерж. сталь  SUS 304)
• Апарат для пакування бутлів у поліетиленові пакети (автомат-опція)
• Рольганг для приймання бутлів, довжина 2 м (нерж. сталь  SUS 304)

Технічні характеристики лінії розливу 19л бутлів АВР-300:

• Продуктивність - 300-360 бут/година (5галлон/18,9 л)
• Продукт - питна (очищена) вода
• Модель АВР-BL-300
• Розмір бутлі - Ф270×490×Ф56
• Мах. обсяг бутлі - 5галлон/18,9 л
• Розмір ковпачка - ковпачки для бутлів 5 галон(Ф56×39+17×8)
• Спосіб наповнення бутлі - струмінь під тиском
• Компоненти розливної лінії приводяться в рух за допомогою електричних двигунів і пневматики.

Опис основного обладнання та його характеристики



Технологічна схема роботи лінії для розливу води

 у бутлях 18,9 л

 5-ти галонный бутель подається на конвеєрну стрічку (вручну оператором)

↓

Видалення ковпачків

↓

Автоматична зовнішня мийка бутлів

↓

Автоматична внутрішня мийка бутлів

↓

Автоматичне  завантаження бутлів в автомат розливу

↓

Автоматична дезинфекція, мийка, налив і закупорювання пляшок

↓

Світлова інспекція

↓

Термоусадка ковпачка

↓

Упаковка бутлів у поліетиленові пакети

Повний, закупорений бутель надходить на роликовий конвеєр (рольганг).

 1. Автомат для зняття ковпачків BG-1 (опція):

      Порожні бутлі пересуваються по конвеєрній стрічці і перераховуються з допомогою датчика, фронтальний валок зупиняє рух бутлів. Откупоривающий циліндр опускається для того, щоб захопити ковпачок, а стискає циліндр щільно затискає його, потім откупоривающий циліндр різко піднімається вгору. Кілька секунд після видалення ковпачка, откупоривающий циліндр знаходиться в робочому стані, а стискає циліндр відпускає ковпачок. У той же час, з допомогою електромагнітного клапана ковпачки переміщуються в контейнер для ковпачків. Бутлі без ковпачків виходять з пристрою далі на конвеєр.

Технічні характеристики: Кількість робочих головок, шт : 1 Розмір бутлі :Φ276x490 Продуктивність :300бут/год Тиск повітря :0.6～0.8MPa, Витрата повітря :200L/min Привід: пневмоциліндри Розміри :850x650x1800mm Вага : 80 кг

2. Автомат  для зовнішньої мийки бутлів 19л:

Призначення: Автоматичне миття зовнішньої поверхні бутлів за допомогою щіток.

За два порожні бутлі надходять на місця мийки, центральна і нижня щітки обертаються, щоб ретельно промити обидва бутлі. На виході з пристрою бутлі ще раз промиваються чистою водою.

Технічні характеристики: Кількість робочих головок, шт : 1 Розмір бутлі :Φ270x490 Продуктивність :300бут/год Потужність: 1,4квт Розміри :1040x930x1750mm Вага : до 500кг

 3. Автомат для внутрішньої мийки бутилей ST-2:

Призначення: Автоматична мийка внутрішньої поверхні бутлів за допомогою щіток.

Технічні характеристики ST-2: Кількість миючих щіток, шт : 2 Розмір бутлі :Φ270x490 Продуктивність :300бут/год Тиск повітря :0.7～0.8MPa, Витрата повітря :120L/min Потужність: 0,3квт, 380В, 50Гц Розміри :850x930x1800mm

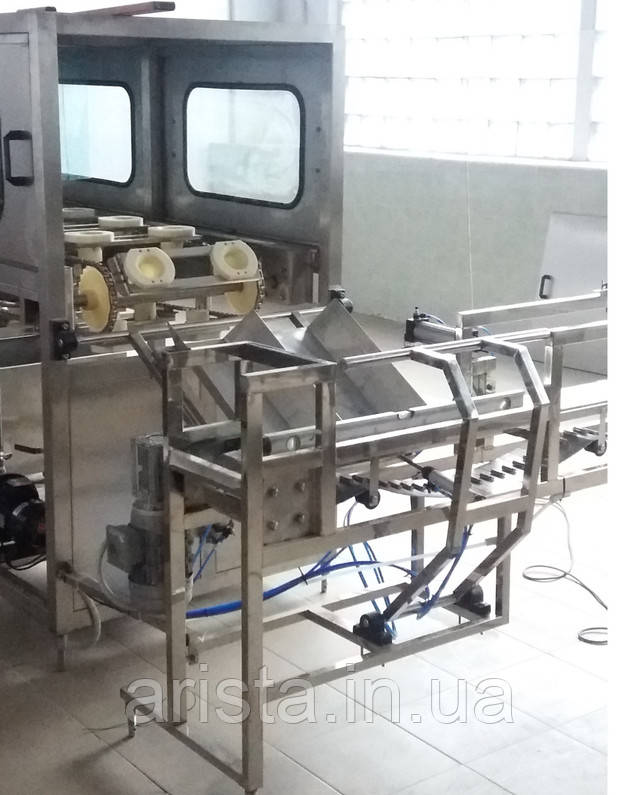

4. Автоматичний пристрій для завантаження бутлів в автомат розливу:

Після миття бутлі направляються до автоматичного пристрою для завантаження бутлів, валок зупиняє бутлі перед завантаженням. Штовхає циліндр повертається на вихідну позицію після просування бутлів у стелаж для нахилу, а наклоняющий циліндр переміщує бутелі в горизонтальне положення, інший циліндр штовхає бутлі в піддон для бутлів і повертається у вихідне положення. Осьовий циліндр працює, щоб опустити бутлі вниз, циліндр для завантаження і нахилу повертаються у вихідне положення, а циліндр для завантаження і зупинки перезавантажується, щоб почати наступний цикл.

 5. Апарат для мийки/дезінфекції, розливання, закупорювання пляшок ABP-300:

Призначення: Дезінфекція, мийка, налив і закупорювання пляшок 18,9 л.

Порожні бутлі подаються внутренній конвеєр автомата розливу горловиною донизу. Переміщаючись по конвееру, бутлі розташовуються безпосередньо над кожною форсункою для послідовної обробки, яка проходить у декілька етапів: миття гарячою водою, ополіскування оборотною водою, миття з допомогою дез. розчину, ополіскування очищеною водою. У кінці конвеєра бутель, перевертаючись, надходить в лоток розливу, який подає його під наливна клапан, де відбувається наповнення бутлі очищеною водою за час, заданий на контролері апарату. Наповнений бутель переміщається на наступну позицію, де відбувається його закупорювання.

Технічні характеристики автомата розливу 19л бутлів ABP-300: Виконання: дворядне Кількість наливающих головок, шт : 2 Коичество укупоривающих головок, шт: 1 Розмір бутлі :Φ270x490 Продуктивність, пляшок/год  :300 Тиск повітря, МРа :0.6～0.8, Витрата повітря, л/хв: 500 Потужність: 4,5квт, 380В, 50Гц Насос для мийки, шт: 3 Насос наливу, шт: 1 Витрата води на мийку, л/ч: 1000 Витрата води на розлив, л/год: 6000 Розміри (мийка-розлив), мм: 410x1000x1800 Розміри (закупорювання), мм: 1000x800x2000 Вага, кг: 1800



6. Світлова інспекція (бракераж) DJ-1:

 Призначення: Візуальний контроль на наявність неякісної продукції з подальшою вибракуванням.

 Готові бутлі просуваються по конвеєру до пристрою з екраном для їх перевірки на наявність будь-яких забруднень або пошкоджень.



Технічні характеристики: Розмір бутлі :Φ270x490 Продуктивність, пляшок/год :300 Потужність, кВт: 0,15 Розміри, мм: 1000x150x450 Вага, кг:  10

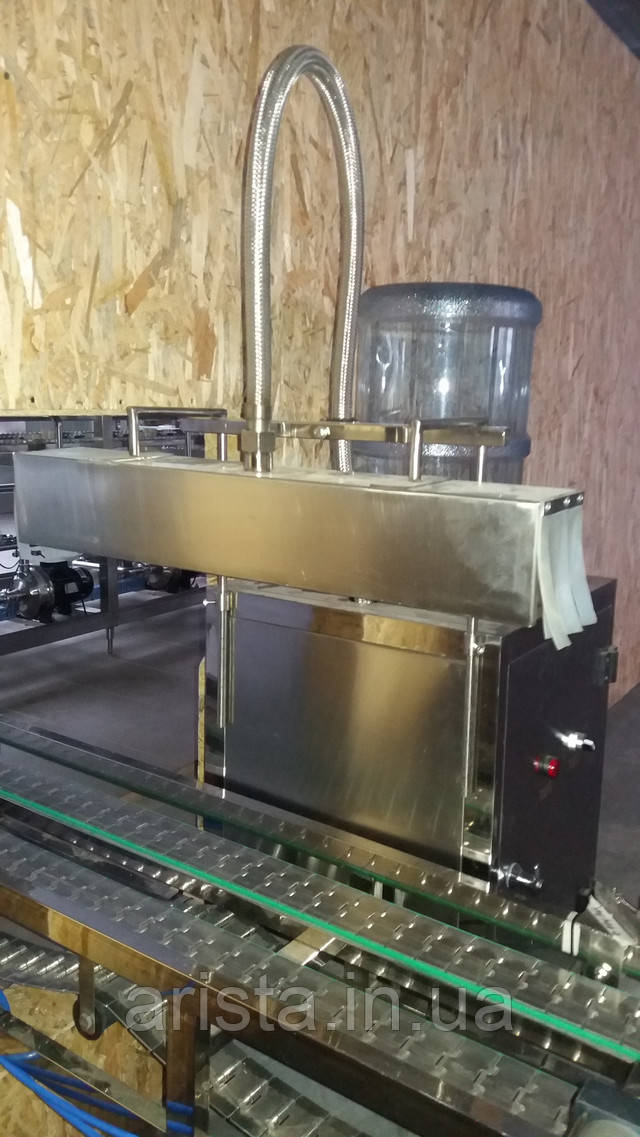

 7. Парова термозбіжна машина ZM-3:

 Призначення: Термоусадка захисного поліетиленового ковпачка.

  Даний процес здійснює парогенеруючий апарат, в якому вихідна вода під впливом нагрівання переходить в стан пари. Основні компоненти апарату: корпус прямокутної форми, в якому розташовані буферна ємність і ємність з електричним нагрівальним елементом, що перетворює воду на пару; насадка тунельного типу з паровими форсунками, через яку проходить горловина пляшки з кришкою в термоусадочній плівці для її герметизації.

Принцип дії: апарат встановлюється поряд з конвеєром видачі наповнених бутлів за допомогою спеціальних кріплень. Перед початком роботи в водоприймач ZM-3 оператор встановлює горловиною донизу пластиковий бутель з водою, який виконує роль ємності запасу вихідної води (дане виконання подачі води дозволяє візуалізувати залишковий рівень вихідної води). Для нагрівання вихідної води до стану пари використовується електрична енергія. Після включення вода з бутля піддається нагріву всередині апарату і переходить в пароподібний стан. Пар під власним надлишковим тиском безперервно подається через гнучкий термостійкий шланг в насадку тунельного типу. Рухаються по конвеєру бутлі проходять через дану насадку, внаслідок чого термозбіжна плівка на пластиковій кришці бутлі піддається термообробці і герметизується на горловині пляшки



Технічні характеристики: Розмір бутлі :Φ270x490 Продуктивність, пляшок/год :300 Напруга, В: 220 Потужність, кВт: 3,0 Тиск пари, Мра: 0,4 Температура пари, ºC: 150 Обсяг бака, л: 18 Розміри, мм: 900x700x1200 Вага, кг:  35

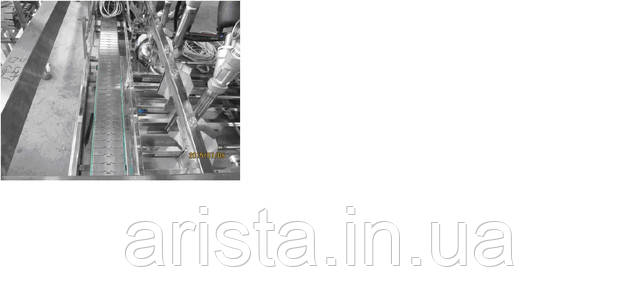

8. Конвеєр для транспортування порожніх бутлів в комплекті з приводом:

Призначення: Транспортування (переміщення) порожніх бутлів, відповідно до технологічної схеми, до автомата розливу .

Технічні характеристики: Матеріал: інженерний пластик Розміри, мм: 9650x500x1000

 9. Конвеєр для транспортування повних бутлів в комплекті з приводом

 Призначення: Транспортування (переміщення) повних бутлів, відповідно до технологічної схеми, від автомата розливу.



Технічні характеристики: Матеріал: нержавіюча сталь 304 Розміри, мм: 4500x340x550

10. Апарат для пакування бутлів у поліетиленові пакети

Призначення: Упаковка бутлів у поліетиленові пакети.

Повні бутлі доставляються до направляючої для завантаження бутлі. Стрічковий конвеєр, який утримує бутлі рухається зі швидкістю, заданої за допомогою контролера. Упаковка бутлів у поліетиленові пакети відбувається вручну за допомогою оператора.



Технічні характеристики: Матеріал: нержавіюча сталь 304 Продуктивність, пляшок/год :300 Потужність, кВт: 0,75 Розміри, мм: 2000x600x1300 Вага, кг:  500

Відео упаковки 19литровых бутлів у поліетиленові пакети:



Відео лінії розливу 19л, продуктивністю 300 пляшок/годину АВР-300:



Лінія розливу в 19л бутлях АВР-300 сертифікована в Україні, виданий Сертифікат Відповідності.
