Установка пом'якшення води IEF-D 1665
134 995,59 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: IEF-D 1665
- +380 (44) 489-33-99
- +380 (50) 470-06-04відділ промислової водопідготовки
- +380 (93) 138-74-41Life
Пом'якшення води безперервної дії IEF-D 1665.
Призначення: Призначена для пом'якшення води (видання солей жорсткості Ca і Mg. Для забезпечення безперервності процес протікає почергово у двох фільтрах.
Установка пом'якшення води безперервної дії IEF-D 1665, продуктивністю 3-4м3/год.
Установки пом'якшення води серії IEF-D застосовуються для пом'якшення поживної води водогрійних і парових котлів, а також на підприємствах, де споживання пом'якшеної води відбувається безперервно: в харчовій, металургійній, нафтохімічної, парфумерній і ін. галузях промисловості.

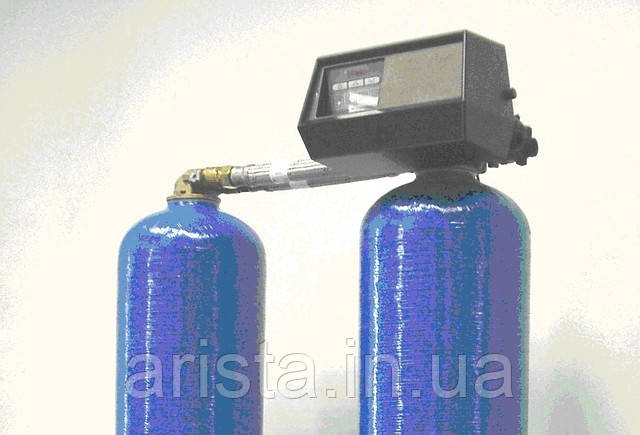

СКЛАД ВСТАНОВКИ Установка складається з двох пластикових ємностей, армованих скловолокном, з розподільними системами, автоматичними керівниками клапанів, фільтрувальним матеріалом і бака для приготування регенераційного розчину.
ОПИС І ПРИНЦИП РОБОТИ:
Принцип дії установки пом'якшення води, серії IEF-D ґрунтується на методі натрій-катіонування. Режим роботи встановлення: два катіонітові фільтри містяться в робочому режимі, регенерація відбувається почергово на одному, а потім на другому фільтрі. Перемикання обох фільтрів з одного режиму в інший відбувається після того, як вбудований лічильник зафіксує закінчення пропуску заданого об'єму води. Відразу після перемикання починається регенерація фільтра, що був до цього в робочому режимі, і після закінчення регенерації він переходить у режим роботи. Регенерація здійснюється через оброблення іонообмінної смоли розчином кухонної солі з бака-солочинника. Всі операції процесу регенерації виконуються автоматично завдяки тиску вихідної води. Концентрований розчин солі в баку-соломирителі утворюється внаслідок її контакту з відповідним об'ємом води. Періодичне завантаження солі в бак здійснюється обслуговчим персоналом.
Скидання стічних вод, що утворюються в процесі регенерації, виробляється в господарсько-побутову або виробничу каналізацію.
Процес регенерації кожного фільтра складається з таких циклів:
Цикл 1 — зворотна промивка смоли водою, що подається в напрямку знизу вгору. Слугує для спалаху й очищення смоли від осаду, що накопичився.
Цикл 2 — обробка смоли розчином солі та повільне відмивання. Концентрований розчин (26%) і бака-солочинника через солезабірник за гнучким шлангом надходить у блок керування, де змішується з ум'якшеною водою до робочої концентрації (7-10%), і потім подається в катіонітний фільтр у напрямку зверху вниз (за прямоточною схемою).
Відбір розчину з бака відбувається завдяки вакууму, що утворюється у вбудованому ежекторі під тиском води.
Після закінчення регенераційного розчину в баке-солододерителі з такою самою швидкістю здійснюється повільне прямоточне відмивання шару смоли водою.
Цикл 3 — швидка прямоточна відмивка смоли водою для ущільнення її шару та видалення з нього залишків відпрацьованого регенераційного розчину солі.
Цикл 4 — заповнення водою бака-солочинника.
Заданий об'єм води заливається в бак-солочинник. Цей об'єм визначає дозу солі на регенерацію встановлення.
Загальна жорсткість води знижується до 100÷150 мкг-екв/л, а за послідовного двоступеневого оброблення — до 10 мкг-екв/л.
Для регенерації використовується таблетована сіль.
Склад встановлення:
-Напірна місткість тип C 1665-A3, об'ємом 140 л з опорою, верхнім нарізним отвором 4”,
H 1805, D 369 мм 2 шт.
-Росподільна система з центральною трубою 1” 2 шт.
-керувальний клапан тип Clack/Fleck 1 шт.
-Солевий бак, 200 л, з фальшивим дном і захисною трубою 1 шт.
-Пошкоджувальний клапан розчину, тип SBV 2310 для системи розсолу 1600 1 шт.
-Позадушний клапан, тип A.C.500A, для системи розчину 1600 1 шт.
-Смола іонообмінна, Na-катіоніт 2*100 л
Технічні характеристики встановлення IEF-D 1665
Габарити без сольової системи (Д х Ш х В) 1200 х 400 х 2000 мм
Габарити сольового бака (Діаметр х Висота) 710 х 1060 мм
Вхід/вихід 1"РВ (РН)
Кількість фільтрів, що одночасно працюють 1
Продуктивність фільтра (у разі жорсткості 7 мг-екв/л) 3,4-5 м3/год
Кількість фільтрів, одночасно наявних на регенерації 1
Місткість 1 фільтра (міжрегенераційна ємність) 120 г-екв
Міжрегенераційний пробіг за жорсткості 7 мг/л 17,1 м3
Кількість смоли в 1 фільтрі 100 л
Витрата таблетованої солі на 1 регенерацію 20,0 кг
Тривалість регенерації 2часа.
Керування початком регенерації за сигналом лічильника води
Падіння тиску на встановлення 0,9 – 1,0 бар
Тиск на вході 3,0 – 4,0 бар
Внимание! Для стійкої роботи встановлення необхідний стабільний тиск води на вході.
Обладнання виготовлене відповідно до ТУ У 29.2-31582737-002-2003
Висновок державної санітарно-епідеміологічної експертизи № 12.2-18-1/2246 от 08.02.2020 года.
Основні | |
---|---|
Виробник | Arista |
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Стан | Новий |
Максимально допустимі параметри вихідної води | |
Максимальний робочий тиск | 6 бар |
Габаритні і приєднувальні розміри | |
Приєднувальний розмір | 1" |
Додаткові характеристики | |
Фільтруючий модуль у комплекті | Так |
Користувальницькі характеристики | |
Заміна фільтруючого елемента | Так |
Тип промислового фільтра у середовищі використання | Рідина |
Максимальна пропускна здатність | 4 |
Тип промислового фільтра для рідин | Іонообмінний |
Мінімальна робоча температура навколишнього середовища | 40 град. |
Конструктивне виконання промислового фільтр для рідин | Лінійний |
Матеріал корпусу промислового фільтра | Пластмаса |
Основні атрибути | |
Призначення очищення | Зм'якшення |
- Ціна: 134 995,59 ₴
