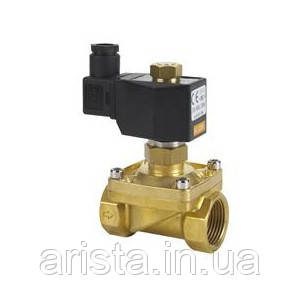

Клапан електромагнітний нормально-відкритий ZW-20NK, 3/4"

  • Очікується
  • Оптом і в роздріб
  • Код: ZW-20NK

2 687,79 грн

Показати оптові ціни
+380 (96) 881-45-10
КСтар
  • +380 (44) 489-33-99
  • +380 (50) 470-06-04
    відділ промислової водопідготовки
  • +380 (93) 138-74-41
    Life
повернення товару протягом 14 днів за домовленістю
Клапан електромагнітний нормально-відкритий ZW-20NK, 3/4"
Клапан електромагнітний нормально-відкритий ZW-20NK, 3/4"Очікується
2 687,79 грн
+380 (96) 881-45-10
КСтар
  • +380 (44) 489-33-99
  • +380 (50) 470-06-04
    відділ промислової водопідготовки
  • +380 (93) 138-74-41
    Life

Опис

ZW-20NK клапан електромагнітний нормально-відкритий, 3/4" 220В, 24В DC/AC, dc 12V DC.

Тип - нормально-відкритий, тобто, при відсутності напруги, робоче положення клапана-відкритий.

Призначення: Електромагнітний клапан застосовується в якості регулюючого і запірного пристрою для здійснення швидкого дистанційного керування (включення/відключення) потоками рідини, пари, повітря або газу будь трубопровідної системи.

Найбільш широке застосування отримав соленоїдний електромагнітний клапан. Для управління цього виду пристрою використовується електричний магніт з нерухомою частиною, який називають соленоїдом. Тому і сам пристрій називають соленоидным електромагнітним клапаном.

Пристрій клапана ZW-20NK: клапан складається з корпусу, котушки електромагнітного клапана з сердечником, і встановленим на ньому штоку з діафрагмою, регулює потік робочого середовища.

Електромагнітні клапани застосовуються практично у всіх галузях промисловості, де потрібна підвищена надійність і стійкість, включаючи роботу в корозійних середовищах.

Напруги живлення:
Постійного струму, DC: 24В/12В;
Допуск напруги: ± 10%.
Клас захисту: IP65.

Основне робоче положення:
Клапани електромагнітні за виконанням бувають: «НЗ» – нормально закриті клапани, «АЛЕ» – нормально відкриті клапани та "БС" – бістабільні (імпульсні) клапани, перемикаються з відкритого на закрите положення за керуючого імпульсу.

За принципом дії:
Для різних умов експлуатації застосовують клапани прямої дії, що спрацьовують при нульовому перепаді тиску. Так само електромагнітні клапани поділяються на запірні (2/2 ходові).

Мембрани і ущільнення:
Мембрани клапанів виготовлені з еластичних полімерних матеріалів спеціальної конструкції і хімічного складу – EPDM, NBR, VITON, а ущільнення, або PTFE ТЕФЛОН. Так само в конструкції клапанів використовуються новітні склади силіконових гум – VMQ та інші полімери.

Компания "Ариста" предлагает широкий ассортимент электромагнитных клапанов для управления потоками жидкостей или газов, удовлетворяющих международным стандартам. Электромагнитные клапаны могут применяться практически во всех областях промышленности, где необходима повышенная надежность и стойкость, включая работу в коррозионных средах при давлении до 25 бар и температурах от -50 до +200град.С.

Электромагнитный клапан нормально-открытый Round Star ZW-20NK 3/4" широко используются в системах отопления, водоснабжения и водоподготовки, системах автоматического управления подачей реагентов и других сред в пищевой промышленности, энергетике.

Вследствие особенностей конструкции рабочие среды должны быть свободными от механических примесей, поэтому перед электромагнитными клапанами всегда рекомендуется установить фильтр.

Спецификация:
 Рабочая среда: Вода, Воздух, Газ, Нефтепродукты (до 20cst)
 Температура: -10÷80 °С
 Давление:
     Нормально закрытый (N/C) : 0-8 bar

     Нормально открытый (N/O) : 0-5 bar

По принципу действия: прямого действия (срабатывает при нулевом перепаде давления).


 Материал клапана: латунь
 Материал уплотнения: NBR.
 Материал катушки: ПВХ (поливинилхлорид).
 Катушка: водонепроницаемая (IP65)



Модель ZW-15NK ZW-20NK ZW-25NK ZW-32NK ZW-40NK ZW-50NK
Подключение 1/2"                  3/4" 1" 1¼ " 1½ " 2"
Размер присоединения mm 15                   20 25 32 40 50
Cv  Value 4.8                         7.6 12 24 29 48
L mm 60                        62 82 102 110 134
H mm 111                           117 124 156 161 176
W mm 45                              50 66 82 85 108

Температура

-5  ÷ 80 C        (-10÷ 120 C)
Давление bar Нормально-закрытый  : 0÷ 8  ;           Нормально-открытый: 0÷ 6
Мощность AC: 220V~AC: 230V/50-60HZ    22VA;     AC110  ~AC: 120V/50-60HZ    22VA;     DC24    18W;     DC12    17W  ;     Range: ± 10%,
Материал клапана

Латунь



Характеристики

Основні атрибути
Робоче середовищеГаз, Вода
Максимальний робочий тиск6 бар
Спосіб дії НВ (нормально відкритий)
Вид електромагнітного клапана Прямої дії (сідлової)
Матеріал корпусу клапанаЛатунь, Нержавіюча сталь
Тип приєднанняРізьбове
Матеріали мембраниNBR
Матеріал ущільненняNBR
Гарантійний термін 12 міс
Діаметр умовного проходу20 мм
Мінімальна робоча температура -10 град.
Максимальна робоча температура 80 град.
Діаметр умовного проходу, дюйм3/4"
СтанНовий
Електричні параметри
Напруга живильної мережіДвадцять чотири, 220 В
Частота 50 Гц
Габаритні розміри
Довжина62 мм
Висота117 мм
