Клапан керуючий Clack WS1 TTCI Twin

Клапан фільтру Clack WS1TT Twin (до 16" включно)*.

Виробник: Clack Corporation Країна США.

Артикул: V1TT1CI DM-03.

Призначення: керуючий клапан Twin Clack WS 1 TT з електронним управлінням для подвійних систем (безперервної дії). Центральний регулюючий клапан із керуючою головкою Clack WS 1 Twin CI використовується для керування здвоєними системами пом'якшення.

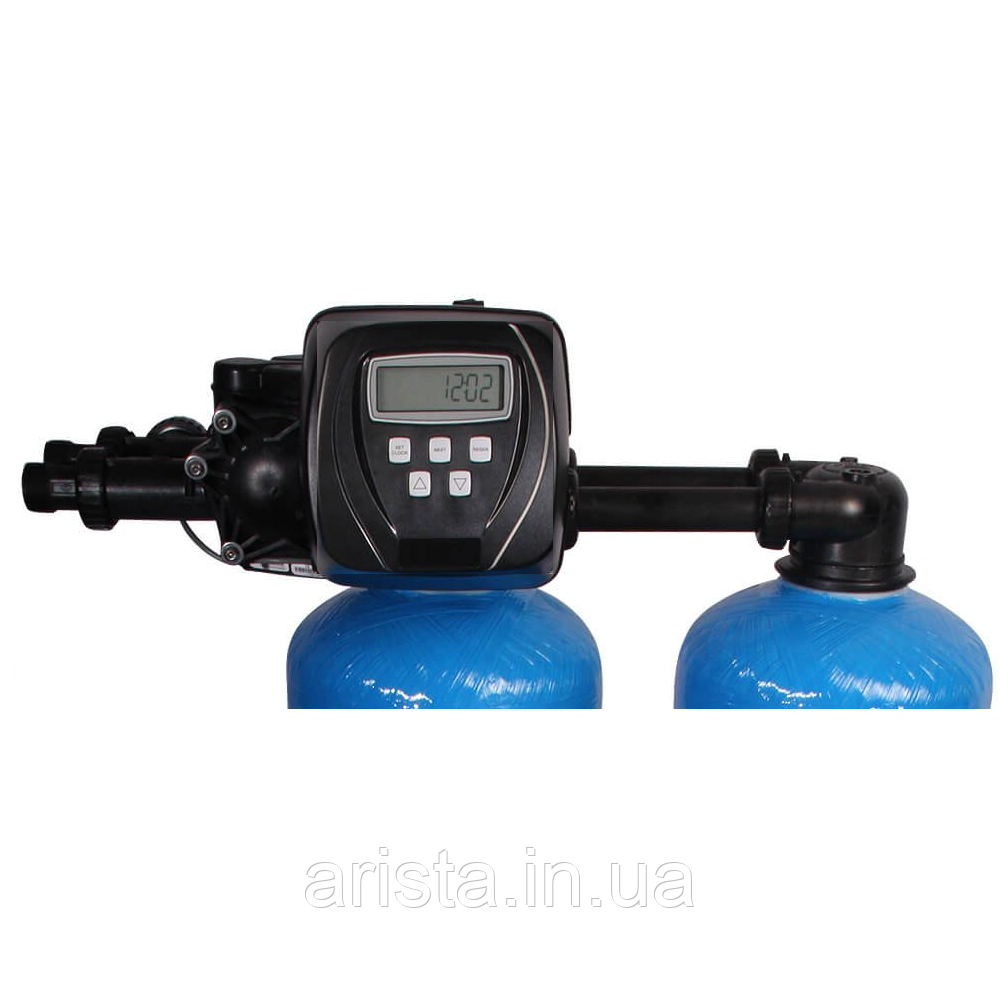

Опис роботи клапану Clack WS1TT: Клапан спроектований як голова управління режимами роботи в системах пом'якшення типу Twin, для балонів під тиском. Таким чином, Clack WS 1 Twin CI є елементом управління з з'єднанням двох балонів і працює за принципом маятника. Один із двох балонів завжди знаходиться в роботі, а інший в стані регенерації чи очікування. Коли фільтроцикл робочого балона закінчується, керуюча головка відразу ж перемикає цей балон на фазу регенерації (цикл промивки) і автоматично перемикається на інший балон.

Клапан управління Clack має простий у використанні мікропроцесорний блок керування із п'ятьма кнопками. Багатофункціональний дисплей з відображенням стану підтримує метричні та американські одиниці виміру. Клапан Clack WS 1 Twin CI виготовлений із пластику типу Noril і є міцним модулем. Передня панель легко знімається завдяки системі защепів та простоті обслуговування.

Регенерація:

Ініціювання регенерації може бути запущене чотирма різними способами: із затримкою за обсягом, з негайним початком регенерації за обсягом, за часом та вручну.

Комплект поставки Clack WS1Twin:

• Керуючий клапан безперервної дії Clack WS1TTCI в зборі-1комплект;
• Дренажний фітинг 3/4" (у складі клапана);
• Блок живлення-1шт;
• Приєднувальний фітінг - 1к-т;
• Верхній дистриб'ютор – 2шт;
• З'єднувальні труби (для балонів до 13")*.

*- для балонів до 21" з'єднувальні труби комплектуються додатково.

Технічні характеристики клапана Clack WS1TT Twin:

Можливості контролеру

Чотири режими роботи: негайна регенерація за сигналом лічильника; відкладена регенерація сигналу лічильника, відкладена регенерація сигналу від зовнішнього диференціального датчика тиску.

Вимірювання в ррт, Французьких та Німецьких градусах жорсткості, кубічних метрах, 24-й режим годинника.

Повністю програмований цикл регенерації із дев'ятьма режимами. Тривалість циклів промивки, що змінюється. Можливість примусової регенерації від 1 до 28 днів.

Керуючі клапани WS1TT складаються з наступних вузлів:

1. Привід у зборі
2. Кришка приводу в зборі, основний поршень та поршень регенерації
3. Розподільник потоку у зборі
4. Кришка інжектора, фільтр, заглушка інжектора та інжектор
5. Регулятор заливки в зборі або заглушка заливного отвору

6. Регулятор потоку дренажної лінії та з'єднувальний фітинг у зборі
7. Водомірний лічильник
8. Перемикаючий клапан

Привід у зборі

Привід у зборі складається з наступних елементів:
• Кронштейн приводу;
• Друкована плата;
• Електродвигун;
• Шестерні приводу;
• Кришка блоку шестерень приводу.
Кронштейн приводу використовується для кріплення друкованої плати, електродвигуна, шестерень приводу та кришки блоку шестерень.
Друкована плата отримує, зберігає та виводить інформацію на дисплей та визначає момент початку регенерації. На дисплеї відображається інформація різного типу про початкове налаштування системи (для фільтрів-пом'якшувачів або водяних фільтрів), параметри налаштування екрана налагоджувача, дані діагностики, статистика роботи клапана або параметри налаштування екрана користувача.
Друкована плата забезпечує електроживлення електродвигуна. 2-х штирковий роз'єм плати з'єднується з двигуном постійного струму за допомогою дротів. Двигун кріпиться до кронштейна приводу за допомогою пружинного хомута та невеликого виступу у пластмасовій деталі, який збігається з пазом на корпусі двигуна. Електродвигун повертає шестерні приводу, які переміщують поршень у положення для зворотного промивання, регенерації, прямого промивання, заповнення бака або робочого режиму. Вал електродвигуна вільно обертається в обох напрямках і, змінюючи напрямок обертання, змінює напрямок переміщення поршня. За потреби електродвигун можна легко замінити.
Три шестерні приводу утримуються дома за допомогою кришки блоку шестерень. Усі три шестерні приводу мають однаковий розмір. На шестірні нанесено покриття, що відображає. При повороті центральної шестерні приводу світло потрапляє її покриття, і світлочутливий діод визначає наявність відбитих світлових імпульсів. Друкована плата здійснює підрахунок світлових імпульсів та визначає, коли необхідно зупинити електродвигун.

Кришка приводу в зборі, основний поршень та поршень регенерації

Передатні шестерні повертають головну шестерню вузла кришки приводу, що переміщує поршень. Поршень, що наводиться в рух через ходовий гвинт, переміщається в горизонтальній площині і зупиняється в певних положеннях для того, щоб направити потік води для зворотного промивання, регенерації, прямого промивання або заповнення сольового баку.  Плата визначає положення поршня шляхом підрахунку числа імпульсів, що генеруються при переміщенні поршня. Оптичний сенсор спрямований на одну з шестерень редуктора, яка забезпечує видачу світлових імпульсів. Положення кожного режиму визначається за кількістю імпульсів. Число імпульсів обнулюється кожного разу під час переходу клапана в робочий режим. Друкована плата визначає робоче положення щодо збільшення сили струму, який живить двигун, коли механізм зупиняється в робочому положенні. Такий спосіб контролю положення поршня забезпечує велику гнучкість і не вимагає встановлення будь-яких реле і кулачків (патент США 6444127).

Завжди використовується один із двох основних поршнів:

1.      Поршень низхідного потоку діаметром 1,25" використовується, якщо керуючий клапан WS1TT використовується як фільтр-пом'якшувач низхідного потоку, регенеративного або нерегенеративного фільтра.

2.      Поршень висхідного потоку діаметром 1,25" використовується, якщо керуючий клапан WS1TT використовується як фільтр-пом'якшувач висхідного потоку. Опція фільтра висхідного потоку відсутня в керуючих клапанах серій EA, EE або EI.

Якщо керуючий клапан використовується як фільтр-пом'якшувач або регенеративний фільтр, до основного поршня приєднується поршень регенерації. Якщо керуючий клапан використовується у системі, яка не вимагає додавання регенераційного розчину, поршень регенерації слід зняти.

Розподільник потоку у зборі

¦Вузол розподільника потоку забезпечує необхідний потік води в різних робочих режимах. Повністю виготовлений із пластику вузол розподільника потоку (патент США 6402944) виконаний у вигляді одноелементної конструкції, що дозволяє витягувати його без будь-яких інструментів.

Зовнішня поверхня розподільника потоку ущільнюється в корпусі за допомогою самозмащувальних ущільнювальних кілець з EPDM, в той час як внутрішня поверхня і поршень ущільнюються за допомогою силіконових манжетних ущільнень, що самоочищаються, односпрямованої дії. Манжетні ущільнення виконані з прозорого матеріалу зі спеціальним мастилом, що виключає необхідність нанесення мастила на поршень.

Кришка інжектора, фільтр, заглушка інжектора та інжектор

¦Фільтр, інжектор та/або заглушка (заглушки) інжектора встановлюються під кришкою інжектора в легкодоступному місці на верхній частині клапана. У кришці інжектора виконані чотири пази, що не допускають накопичення води в кришці. Конструкція кришки дозволяє її затягувати без використання інструментів.

Під кришкою інжектора знаходиться легко промивається, знімний фільтр, який запобігає засміченню інжектора. Під кришкою інжектора є два отвори з позначками «DN» та «UP». У ці отвори вставляються заглушка інжектора або інжектор.

Заглушка (номер для замовлення: V3010-1Z) запобігає руху води у певному напрямку. Інжектор дозволяє рух води у цьому напрямку. Інжектор з самозаливкою збільшує швидкість води, створюючи область зі зниженим тиском, що забезпечує всмоктування концентрованого рідкого регенеруючого агента, такого як хлорид натрію (розсіл), перманганат калію та ін Регенеруючий склад змішується з потоком води, який проходить через шар, що фільтрує, для його регенерації.

Інжектор забезпечує постійне співвідношення регенеруючого складу та води у всьому інтервалі робочих тисків керуючого клапана. Інжектор дозволяє отримати високі характеристики при різному застосуванні, включаючи випадки з високопіднятою дренажною лінією та довгою лінією для регенеруючого розчину. Інжектори вибираються для певного фільтруючого завантаження, виходячи з відомого типу, кількості та швидкості потоку регенеруючого складу. Відповідні рекомендації можна знайти у документації виробників фільтруючих завантажень. Інжектори з колірним кодуванням забезпечують різні швидкості всмоктування регенеруючого складу, повільне пряме промивання та загальна витрата води у всьому інтервалі тисків. Загальні витрати, витрати при повільному прямому промиванні та всмоктуванні показані на графіках витрати (стор. 10-13).

Регулятор заливки у зборі або заглушка заливного отвору

¦Вузол регулятора заливки включає коліно для заповнення бака, вузол фіксатора регулятора заливки, регулятор заливки, вузол вставки з полімерного матеріалу з гайками. Фіксатор регулятора заливки встановлюється у коліні для заповнення бака. Фіксатор регулятора заливки містить регулятор заливки, який контролює витрату води при заповненні регенераційного бака. Регулятор заливки є гнучкою, схожою на шайбу деталь з невеликим отвором і опресованим контуром з точними розмірами; дана деталь забезпечує

постійну швидкість заповнення регенераційного бака із витратою 0,5 гал./хв. при різному тиску на вході. У бак подається очищена вода.

Вузол регулятора заливки встановлюється в коліно для заповнення бака, розташоване у зручному місці у верхній частині клапана, що управляє. Для кріплення вузла регулятора заливки до клапана, що управляє, використовується затискач. Затискач дозволяє коліну повертатись на 270 градусів, щоб випуск був направлений у бік регенераційного бака.

Керуючий клапан оснащений стандартним коліном для заповнення бака, до якого може бути приєднана гнучка трубка діаметром 3/8”. Додатково може бути замовлено коліно, що містить гнучку трубку діаметром 1/2” для забезпечення високої швидкості всмоктування регенеруючого складу (інжектори типу G та більшого розміру). Обидва коліна сумісні з регулятором заливки та фіксатором.

Якщо керуючий клапан передбачається використовувати як керуючий клапан без регенерації фільтра, коліно для заповнення бака знімається і замінюється заглушкою заливного отвору з номером деталі V3195-01.

Керуючий клапан виконується для роботи в одному з наступних режимів:

• Регенерація низхідним потоком WS1TT (для фільтрів-пом'якшувачів або фільтрів з регенерацією: встановлюються інжектор в отвір з міткою «DN» і заглушка в отвір з міткою «UP»);

• Регенерація висхідним потоком WS1TT (опція висхідного потоку застосовується тільки у фільтрах-пом'якшувачах без клапанів серій EA, EE або EI. Інжектор встановлюється в отвір з міткою «UP», заглушка – у другий отвір).

•         без регенерації WS1TT (заглушки інжектора встановлені в отворах «DN» та «UP»), також заглушка встановлена ​​замість коліна заповнення бака.

ПРИМІТКА: режим роботи клапанів WS1TT можна змінити з висхідного потоку на низхідний і навпаки в процесі експлуатації, якщо програмне забезпечення підтримує висхідний рух соляного розчину.

Аналогічні моделі інших виробників: Fleck 9100SXT 3/4" Pentair Water.
