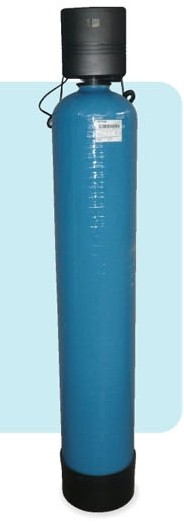

Установка для видалення заліза , продуктивністю 1,8 м3/год, тип ФКО-1665

Установка для видалення з води заліза, марганцю і сірководню ФКО-1665.

Продуктивність фільтра для видалення заліза FCO-1665 - 1,8 м3/год.

Ефективне видалення з води заліза, марганцю, сірководню без використання хімічних реагентів
Установки каталітичного окислення серії ФКО застосовуються для безреагентного видалення з свердловинної води одночасно заліза, марганцю і сірководню.
Установка складається з пластикової ємності з розподільчою системою, автоматичним або ручним керуючим клапаном виробництва Fleck, Clack, або ручної кранової обв'язкою для установок великої продуктивності.
МЖФ — гранульований матеріал на основі доломіту, модифікованого оксидами заліза, марганцю і кремнію.

ПРИНЦИП ДІЇ
Видалення з води заліза здійснюється при фільтруванні води через шар фільтруючого матеріалу — МЖФ. МЖФ діє як каталізатор, що прискорює реакцію між розчиненим у воді киснем і містяться у воді двовалентних залізом. Двовалентне залізо присутнє в ґрунтових водах у розчиненому стані і тому не піддається механічної фільтрації. Фільтрувальне середовище МЖФ, виступаючи як каталізатор, що сприяє окислення двовалентного заліза до тривалентного. В результаті утворюються нерозчинні частинки гідроокису заліза (іржі), досить легко утримуються в шарі фільтруючого середовища. Фізичні характеристики МЖФ роблять дану фільтруючу середовище досить ефективною для видалення розчиненого заліза і марганцю при дотриманні правильних режимів експлуатації. МЖФ легко очищається від затриманих речовин при зворотній промивці, що робить його застосування економічно ефективним. При його застосуванні не потрібно спеціального обслуговування, не використовується регенерація хімічними речовинами, а потрібна лише періодична зворотна промивка вихідною водою. Регенерація здійснюється інтенсивної обатной промиванням вихідною водою при вмісті заліза до 10 мг/л. При більш високому вмісті заліза регенерацію необхідно проводити очищеною водою. Управління режимами роботи здійснюється автоматичними клапанами Fleck («Pentair Water»), або Clack («Clack Corporation»). Частота і тривалість промивки визначаються в ході пуско-налагоджувальних робіт (1-7 раз в тиждень).

ПЕРЕВАГИ фільтра для видалення заліза ФКО-1665:

- висока ефективність очищення води від заліза при низьких значеннях рН, і наявності  сірководню у вихідній воді;

- відсутність хімічних реагентів при роботі і промиванні фільтра;

- унікальний багатофункціональний керуючий клапан забезпечує автоматичну

роботу фільтра і визначає частоту регенерації в зручний для користувача час доби;

- фільтр виготовлений із стійкого до корозії високоміцного композитного пластику;

- вибірковість завантаження (видаляє залізо і марганець, при цьому жорсткість не змінюється, що в свою чергу дає можливість відрегулювати жорсткість води після існуючого пом'якшувача.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

РЕКОМЕНДАЦІЇ ПО ЗАСТОСУВАННЮ.
1. Перед введенням в роботу установку необхідно кілька разів промити водою по повній програмі: зворотна і пряма промивка.
2. Рекомендована концентрація вводиться окислювач (кисень, озон, перманганат калію, гіпохлорит натрію) з розрахунку 1 гр-екв. окислювача на 1 гр-екв. металу, у відповідності з реакцією окислення.
3. Для артезіанської води, яка не містить органічних сполук, рекомендуємо використовувати, у якості окислювача, кисень повітря, що вводиться за допомогою інжектора або компресора.
У разі підвищеного вмісту у воді органічних домішок рекомендуємо, в якості окислювача, дозувати перманганат калію або гіпохлорит натрію.
4. Для очищення водопровідної води, що містить підвищену кількість заліза, що знаходиться в колоїдному стані, введення окислювача не потрібно.
5. При концентрації заліза у вихідній воді більше 10 мг/л рекомендуємо регенерувати МЖФ чистою водою.
6. Рекомендована швидкість фільтрації не більше 3 л/хв через 1 квадратний дециметр.
7. Рекомендована швидкість зворотної промивки не менше 5 л/хв через квадратний дециметр.
8. Вільний простір над шаром фільтруючого завантаження рекомендуємо близько 20% від обсягу фільтра.

ТЕХНІЧНІ ПАРАМЕТРИ УСТАНОВОК ЗНЕЗАЛІЗНЕННЯ СЕРІЇ ФКО:

Модель	Тип блоку	Продуктивність м3/год при Fe до 10/до 5	Розміри (висота/ діаметр), мм	Обсяг завантаження, л	Приєднай-тільні розміри Dу, (вхід/вихід/ дренаж), мм
ФКО 1054	T	0,5/0,8	1585/260	40	25/25/15
ФКО 1252	Т	0,7/1,0	1470/304	50	25/25/15
ФКО 1354	T	0,8/1,2	1585/334	69	25/25/15
ФКО 1465	Т	1,0/1,5	1865/370	94	25/25/15
ФКО 1665	Т	1,2/1,8	1865/406	114	25/25/15

Т - блок управління з регенерацією по таймеру



Модель	Продуктивність, м3/год	Подача води на зворотну промивку, м3/год	Витрата води на повну регенерацію, м3	Маса шару гравію, кг	Маса фільтра в зборі, кг
ФКО 1054	0,5/0,8	1,87	0,28	7,5	78
ФКО 1252	0,7/1,0	2,34	0,58	9	95
ФКО 1354	0,8/1,2	2,99	0,75	12	127
ФКО 1465	1,0/1,5	3,67	0,92	15	171
ФКО 1665	1,2/1,8	4,36	1,09	18	204

Тривалість циклів регенерації установок ФКО:

1. Зворотна промивка - 10 хв

2. Быстрая прямоточная отмывка                                             - 5-6 мин.

Общая продолжительность процесса регенерации                -15 мин.

Подбор установок обезжелезивания:

Номинальный режим подбирается в зависимости от концентрации железа и марганца в воде.

Обратная промывка-при линейной скорости 35-36 м/ч.

Объем фильтрующего материала:

Может изменяться в пределах +- 10% по сравнению с указанными значениями. Объем поддерживающего слоя гавия в указанном объеме фильтрующего материала не учитывается.

Обладнання виготовлене згідно з ТУ У 29.2-31582737-2003 ТОВ «ТПО «Ариста»
Висновок державної санітарно-епідеміологічної експертизи №05.03.02-07/13400 від 12.03.2009 р.
