Встановлення для видалення заліза, продуктивністю 1,0 м3/год, тип ФКО-1252

Система очищення води від заліза, марганцю та сірководню FCO-1252.

Продуктивність 1,0 м3/год. Ефективна за великих концентрацій заліза.

Встановлення видалення заліза з води, продуктивністю 1,0 м3/год — FCO-1252.

Ефективне видалення з води заліза, марганцю, сірководню без введення хімічних реагентів
Установки каталітичного окислення серії FCO (ФКО) застосовуються для безреагентного видалення зі свердловинної води одночасно заліза, марганцю та сірководню.

Призначення:

Видалення з води заліза та марганцю.

Фільтрувальний матеріал:

Використовується фільтрувальне середовище природного походження на основі доломіту МЖФ, гранули якої оксидами заліза, марганцю та кремнію.

Особливості:

Промивання фільтрувального матеріалу МЖФ може бути проведене в ручному режимі або автоматично.

Керування:

Програмований електронний блок Clack "Clack Corporation" (США).

Опис:

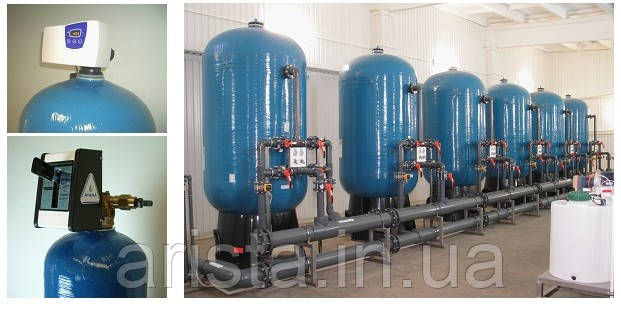

Установлення складається з корпусу, блока керування, фільтрувального середовища, що підтримує шари гравію, дренажно-розподільної системи.

Принцип дії:

Напірні фільтри з зернистою фільтрувальною середовищем, що є каталізатором реакції окиснення, за якої розчинене залізо та марганець переходять у нерозчинну форму та випадають в осад, (нерозчинні частинки гідроокис заліза (ржавілини). Осад затримується в шарі фільтрувального завантаження й надалі вимивається в дренаж у разі зворотного промивання. Перед надходженням на фільтри ФКО, у вихідну воду потрібно подати повітря для насичення киснем і ефективнішого окислення заліза та марганцю. Для видалення марганцю необхідно pH води довести до значення 8,5.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ОСНОВНІ ТРЕБУВАННЯ, НЕОБЛИМНІ ДЛЯ ПЕРЕМОГЛЕННЯ НЕГЛЯДНОЇ РОБОТОСВІДНОСТІ ФІЛЬТРА

Дренаж: Поміщення обладнане дренажною магістраллю та дренажним трапом у підлозі, з'єднаним із каналізаційною процедурою. Відстань від фільтра до дренажу не більш ніж 6 м. Каналізація має вільно приймати об'єм води не менш необхідної на регенерацію (див. табл. №2).

Насосне обладнання: Забезпечує витрату води в режимі зворотного промивання, не менш необхідного (див. табл.No2) під час тиску не менш ніж 2 атм.

Електропровід: Забезпечує безперебійне живлення 220 В, 1,5 А, 50 Гц.

Основание (пол): Міцне та рівне. У разі великих нерівностей виконують спеціальні настили або бетонні стяжки.

Температура в приміщенні:    +5 - +35 °C, вологість - не більш ніж 70%.

Близькість нагрівальних пристроїв: Не має викликати нагрівання елементів клапана фільтра та фільтрувального бака вище 35 °C.

Умови застосування: Максимальна витрата води, що подається на фільтр — не менш необхідної витрати на зворотне промивання.

Не допускається утворення вакууму всередині корпусу фільтра; вплив на фільтр прямого сонячного світла, нульового та негативних температур.

Технічні характеристики параметрів знезалезування серії ФКО:

Модель	Тип блока	Вироби-тельність м3/год  за Fe до 10/до 5	Розміри (висота/ діаметр), мм	Об'єм завантаження, л	Приєднуй —льні розміри Dу, (вхід/вихід/вихід дренаж), мм
ФКО 1054	T	0,5/0,8	1585/260	40	25/25/15
ФКО 1252	Т	0,7/1,0	1470/304	50	25/25/15
ФКО 1354	T	0,8/1,2	1585/334	69	25/25/15
ФКО 1465	Т	1,0/1,5	1865/370	94	25/25/15
ФКО 1665	Т	1,2/1,8	1865/406	114	25/25/15

Т-блок керування з регенерацією за  таймеру



Модель	Продуктивність, м3/год	Подавання води на зворотне промивання, м3/год	Витрата води на повну регенерацію, м3	Маса шару гравію, кг	Маса фільтра в зборі, кг
ФКО 1054	0,5/0,8	1,87	0,28	7,5	78
ФКО 1252	0,7/1,0	2,34	0,58	9	95
ФКО 1354	0,8/1,2	2,99	0,75	12	127
ФКО 1465	1,0/1,5	3,67	0,92	15	171
ФКО 1665	1,2/1,8	4,36	1,09	18	204

Тривалість циклів регенерації параметрів ФКО:

1. Зворотне промивання                                                              — 10 хв

2. Швидке прямоточне відмивання                                             — 5-6 хв.

Загальна тривалість процесу регенерації                   -15 хв.

Підбір параметрів зневоднення:

Номінальний режим підбирається залежно від концентрації заліза та марганцю у воді.

Зворотна промивка-за лінійної швидкості 35-36 м/год.

Об'єм фільтрувального матеріалу:

Може змінюватися в межах +- 10%, порівнюючи з зазначеними значеннями. Об'єм підтримувального шару гавію в зазначеному об'ємі фільтрувального матеріалу не враховується.

РЕКОМЕНДАЦІЇ ЩОДО ВИКОРИСТАННЯ.
1. Перед введенням у роботу установлення необхідно кілька разів промити водою за повною програмою: зворотне та пряме промивання.
2. Рекомендована концентрація окислюваного окислювача (кислород, озон, перманганат калію, гіпохлорит натрію) з розрахунку 1 г-екв. окислювача на 1 г-екв. металу, відповідно до реакції окиснення.
3. Для артезіанської води, що не містить органічних сполук, рекомендуємо використовувати як окислювач, кисень повітря, що вводиться за допомогою інжектора або компресора.
У разі підвищеного вмісту у воді органічних домішок рекомендуємо як окислювач, дозувати перманганат калію або гіпохлорит натрію.
4. Для очищення водопровідної води, що містить підвищену кількість заліза, що міститься в колоїдному стані, введення окислювача не потрібне.
5. За концентрації заліза у вихідній воді понад 10 мг/л рекомендуємо регенерувати МЖФ чистою водою.
6. Рекомендована швидкість фільтрації не більш ніж 3 л/хв через 1 квадратний дециметр.
7. Рекомендована швидкість зворотного промивання не менш ніж 5 л/хв через квадратний дециметр.
8. Вільний простір над шаром фільтрувального завантаження рекомендуємо приблизно 20% від об'єму фільтра.
