Дисковий фільтр з автоматичною промивкою 50 м3/год 50 мкм

Батарея дискових фільтрів з автоматичною промивкою 50 куб. м/год (50мкм).

Призначення: Високопродуктивні фільтри механічної очистки виробництва Aytok (Туреччина) призначені для видалення зважених і нерозчинних речовин з поверхневих або підземних вод, а так само води оборотного водопостачання і стічних вод.

Для забезпечення широкого діапазону продуктивності (від 5 до 800 куб. м/год) фільтруючі елементи об'єднуються в батареї з 2-3 фільтрів.  Рівень фільтрації становить від 200 до 25 мкм.  Конструкція фільтра передбачає автоматичне промивання зворотним потоком води.

Високопродуктивні фільтри механічної очистки виробництва Aytok (Турція) застосовуються:

- Попереднє очищення води для харчових виробництв, в теплоенергетиці, холодильних установках, системах оборотного водопостачання;

- Очищення води для поливу (крапельниці, туманообразователи, розприскувачі);

- Механічна очистка питної води, в т. ч. перед вугільними фільтрами FAD, фільтрами для видалення заліза FCO, системами зворотного осмосу.

Автоматичне промивання фільтруючого елемента (дискового картриджа) проводиться за часом або по перепаду тиску (залежить від рівня забруднення).

Опис: Фільтруючий елемент - набірний циліндр з поліпропіленових дисків з високоточними насічками (канавками) забезпечує тонку фільтрацію рідини. Рівень фільтрації установки становить 50 мкм. Конструкція фільтру передбачає автоматичне промивання зворотним потоком води, який забезпечується поперемінним перемиканням електромагнітних клапанів за допомогою програматора і диференціального манометра.  Зворотна промивка кожного фільтра відбувається індивідуально очищеною водою, яка надходить в цей момент після фільтрації працюючих фільтрів установки.

Термін експлуатации: не обмежений.

Технічні характеристики:

Номінальна продуктивність: 50 м³/год

Максимальна продуктивність: 55 м³/год

Мінімальний тиск на вході: 1 атм

Максимальний робочий тиск: 8 атм

Мінімальний тиск промивання зворотним потоком: 3 атм.

Витрата води при промиванні (через один фільтр: 5-8 м³/год

Ступінь фільтрації: 50 (100) мікрон

Загальна площа фільтруючої поверхні 4530 кв. см

Максимальна температура води: 50 З

Джерело води: варіанти не обмежені.

Якість вихідної води: між 50PPM і 100 PPM.

У випадку, якщо тиск в системі буде менше 2,5 атм, рекомендується встановити додатковий клапан на виході чистої води.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------

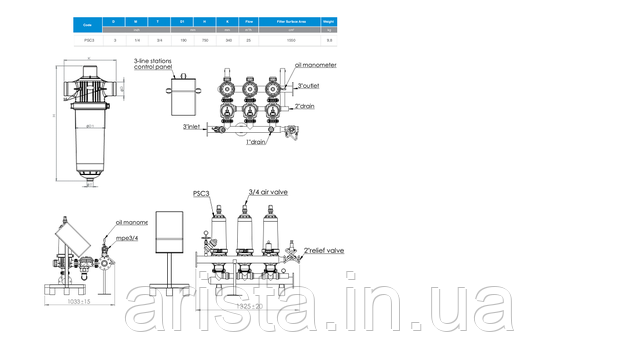

Комплектація:

1. Однокорпусний автоматичний (самопромивний) фільтр 3" 50мкм гідроциклон – 2шт;
2. Трьохходовий гідравлічний клапан зворотного промивання 3" – 2шт;
3. Колектор фланцевий на три паралельних підключення фільтра зі сталевої труби з епоксидним покриттям;
4. Автоматичний клапан спуску повітря 1" – 2шт.
5. Підставка фіксуюча регульована по висоті (метал).;
6. Пластиковий розбірний колектор зливу промивної води;
7. Мініфільтр очищення води гідравлічного керування;
8. Поворотний затвор «Батерфляй» на колекторі чистої води.;
9. Гідравлічний запобіжний клапан захисту системи від гідроудару.
